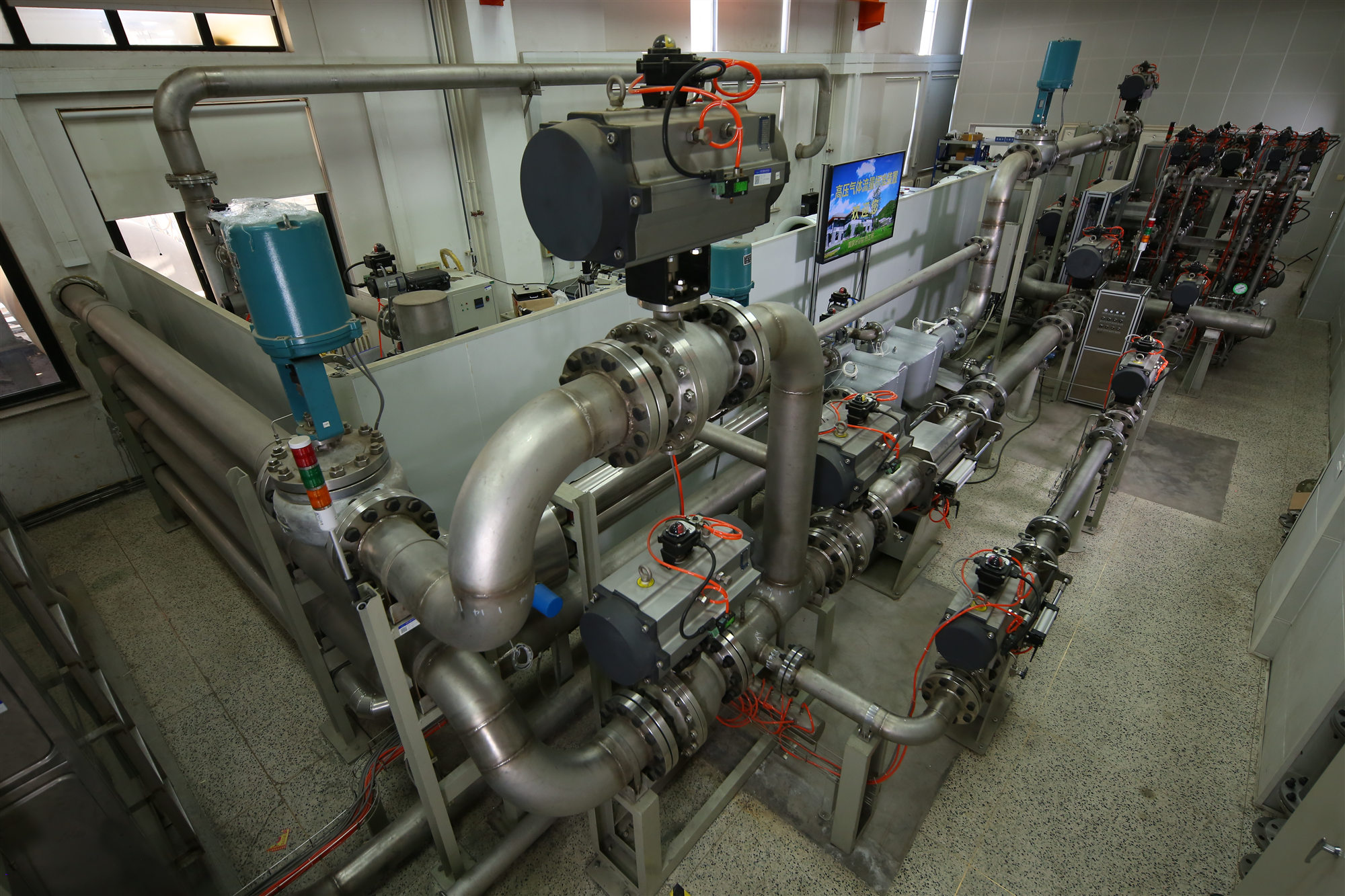

环道式气体流量标准装置检测服务能力
一、装置能力
工作介质 | 压力范围 | 流量范围 | 不确定度 |
干燥空气 | （0.2~2.5）MPa | （40~1400）m³/h | Urel=0.16%，k=2 |
二、服务范围
校准（Urel≥0.18%，k=2）、计量检定及测试
测量审核
被检表类型（Dn50~Dn200）：涡轮流量计、超声流量计、气体容积式流量计、热式质量流量计、差压式流量计等
三、安装条件
被检表安装要求 |
|
|
|
|
|
|
序 号 | 被检表 口径 | 被检表台位 安装总长度 | 表前直管 段长度 | 表体及后直管允 许安装长度 | 法兰规格 | 备注 |
1 | DN200 | 2700mm | 2000mm | (500~700)mm |
GB/T9119 PN4.0MPa 304 不锈钢 | / |
2 | DN150 | 2700mm | 1785mm | (715~915)mm |
| 表后短管需做 DN200 至 DN150 变径 |
3 | DN125 | 2700mm | 1965mm | (535~735)mm |
| 表后短管需做 DN200 至 DN125 变径 |
4 | DN100 | 1800mm | 1400mm | (270~400)mm |
| / |
5 | DN80 | 1800mm | 1200mm | (470~600)mm |
| 表后短管需做 DN100 至 DN80 变径 |
6 | DN65 | 1800mm | 1305mm | (365~495)mm |
| 表后短管需做 DN100 至 DN65 变径 |
7 | DN50 | 1800mm | 1390mm | (280~410)mm |
| 表后短管需做 DN100 至 DN50 变径 |
注：若被检表尺寸无法满足允许安装长度要求，请自行提供被检表前后连接管段， 且需满足被检表台位安装总长度及管路耐压要求。
四、收费
压力范围：（0.2~1.0）MPa，5 个流量点，每个流量点重复测量 3~6 次，费用
0.45 万元，每增加一个流量点加收 0.1 万元；
压力范围：（1.0~2.0）MPa，5 个流量点，每个流量点重复测量 3~6 次，费用
0.72 万元，每增加一个流量点加收 0.1 万元；
压力范围：（2.0~2.5）MPa，5 个流量点，每个流量点重复测量 3~6 次，费用
0.9 万元，每增加一个流量点加收 0.15 万元；
相同压力下，测量审核的费用是校准、检定、测试费用的 1.5 倍；
以上未尽事宜，双方协商确定。
五、联系方式
流量计邮寄地址：
北京市昌平区十三陵镇石牌坊北路 18 号 邮编：102200 中国计量科学研究院 12 号楼
联系人：李春辉，18612248489，lich@nim.ac.cn
曹61，caop@nim.ac.cn
