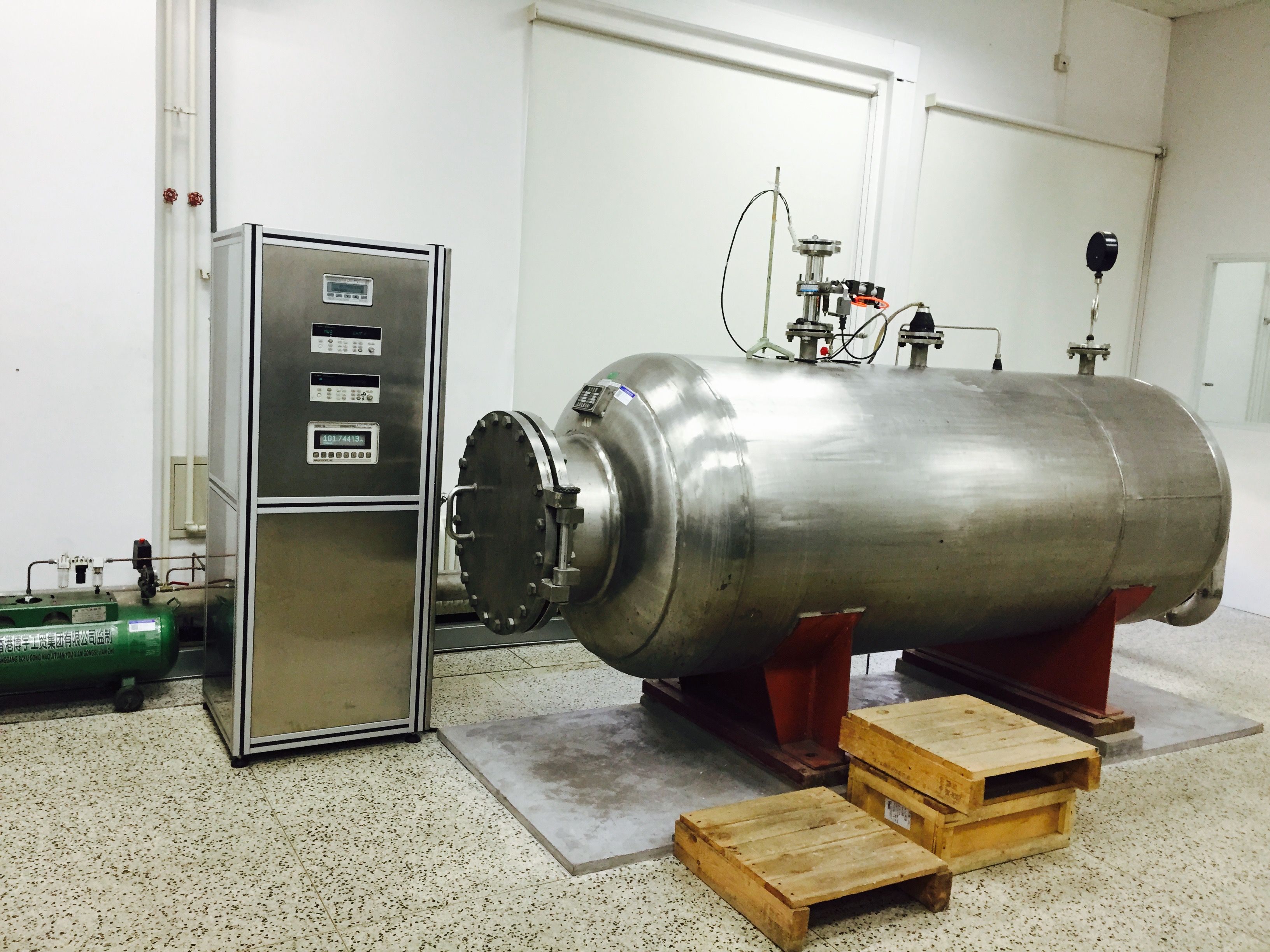

pVTt 法气体流量标准装置
检测服务能力
一、装置能力
工作介质 | 压力范围 | 流量范围 | 不确定度 |
空气 | （0.1~2.5）MPa | （0.019~1367） kg/h | Urel=0.06%，k=2 |
二、服务范围
校准（流量：（2.36~1367）kg/h， Urel≥0.08%，k=2；
流量：（0.118~2.36）kg/h， Urel≥0.15%，k=2；
流量：（0.019~0.118）kg/h， Urel≥0.20%，k=2）、计量检定（0.2 级及以下）及测试
测量审核
被检表类型：临界流文丘里喷嘴
三、不同喉径可测量的滞止压力
喉径（mm） 压力（kPa） |
(0.2~8) |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
17 |
18 |
20 |
100 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
150 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
224 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
|
|
|
334 | ✓ | ✓ | ✓ | ✓ | ✓ |
|
|
|
|
|
|
500 | ✓ | ✓ | ✓ | ✓ |
|
|
|
|
|
|
|
748 | ✓ | ✓ |
|
|
|
|
|
|
|
|
|
四、安装条件
文丘里喷嘴安装要求 |
|
|
|
|
序号 | 标准容器 容积 | 直管段 总长度 | 表体允许 安装长度 | 法兰规格 |
1 | 2m³ | 1105mm | （50~125）mm | DN80 304 不锈钢 PN4.0 GB/T9119 |
2 | 100L | 1160mm | （35~125）mm | DN50 304 不锈钢 PN4.0 GB/T9119 |
注：若被检喷嘴尺寸无法满足允许安装长度要求，请自行提供被检表前后连接管段，且需满足被检表台位安装总长度及管路耐压要求。
五、收费
负压时，重复测量 2~3 次，收费 0.27 万元；
正压时，同一压力下重复测量 2~3 次，每个压力点收费 0.45 万元；
相同压力下，测量审核的费用是校准、检定、测试费用的 1.5 倍；
以上未尽事宜，双方协商确定。
六、联系方式
邮寄地址：
北京市昌平区十三陵镇石牌坊北路 18 号 邮编：102200 中国计量科学研究院 12 号楼
联系人：李春辉，18612248489，lich@nim.ac.cn 曹鹏，13260101960，caop@nim.ac.cn
附：喷嘴安装位置示意图

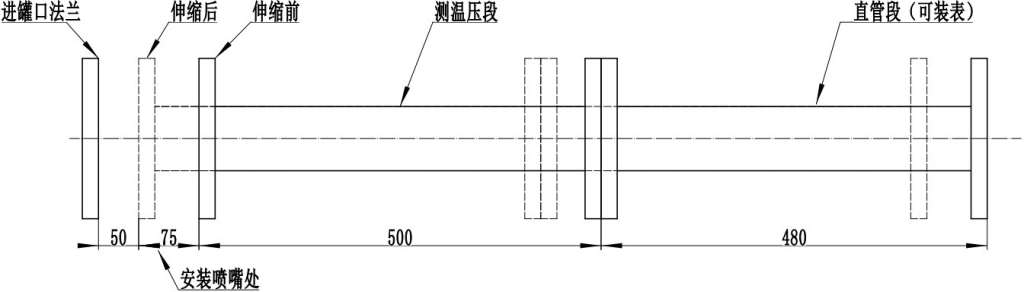

规格 1 标准容器出口处被检音速喷嘴安装

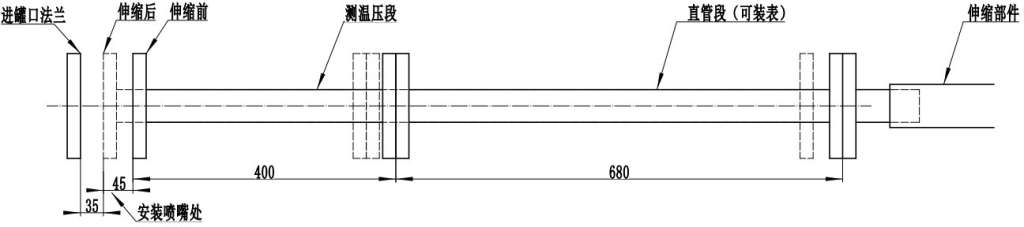

规格 2 pVTt 标准容器出口处被检音速喷嘴安装
