（国家）2.5MPa 临界流文丘利喷嘴法气体流量标准装置

装置信息

流量范围	（20~400）m³/h	扩展不确定度	Urel=0.13%，k=2
联系方式	64526361	管道口径	Dn25~Dn100
检测对象	涡轮流量计、超声流量计、气体容积式流量计、热式质量流量计、差压式流量计

2.5MPa 临界流文丘利喷嘴法气体流量标准装置检测服务能力

一、装置能力

工作介质	压力范围	流量范围	不确定度
空气	（0.2~2.5）MPa	（20~400）m³/h	Urel=0.13%，k=2

二、服务范围

校准（Urel≥0.15%，k=2）、计量检定（0.5 级及以下）及测试

测量审核

被检表类型（Dn25~Dn100）：涡轮流量计、超声流量计、气体容积式流量计、热式质量流量计、差压式流量计等

三、推荐检测流量及压力

四、安装条件

被检表安装要求
序号	被检表口径	被检表台位安装总长度	表前直管段长度	表体及后直管段允许安装长度	法兰规格	备注
1	DN100	1950mm	1350mm	（480~600）mm	GB/T9119 PN40 304 不锈钢	/
2	DN80	1950mm	1200mm	（630~750）mm		表后短管需做DN100 至 DN80 变径
3	DN65	1950mm	1305mm	（525~645）mm		表后短管需做DN100 至 DN65 变径
4	DN50	1950mm	1390mm	（440~560）mm		表后短管需做DN100 至 DN50 变径
5	DN25	1950mm	/	/		/

注：若被检表尺寸无法满足允许安装长度要求，请自行提供被检表前后连接管段，且需满足被检表台位安装总长度及管路耐压要求。

五、收费

压力范围：（0.2~1.0）MPa，5 个流量点，每个流量点重复测量 3~6 次，每个压力点 0.45 万元，每增加一个流量点加收 0.1 万元；

压力范围：（1.0~2.0）MPa，5 个流量点，每个流量点重复测量 3~6 次，每个压力点 0.72 万元，每增加一个流量点加收 0.15 万元；

压力范围：（2.0~2.5）MPa，5 个流量点，每个流量点重复测量 3~6 次，每个压力点，0.9 万元，每增加一个流量点加收 0.2 万元；

相同压力下，测量审核的费用是校准、检定、测试费用的 1.5 倍；

以上未尽事宜，双方协商确定。

六、联系方式

邮寄地址：

北京市昌平区十三陵镇石牌坊北路 18 号邮编：102200

中国计量科学研究院 12 号楼

联系人：李春辉，18612248489，lich@nim.ac.cn 曹鹏，13260101960，caop@nim.ac.cn

附：主管路连接法兰图纸

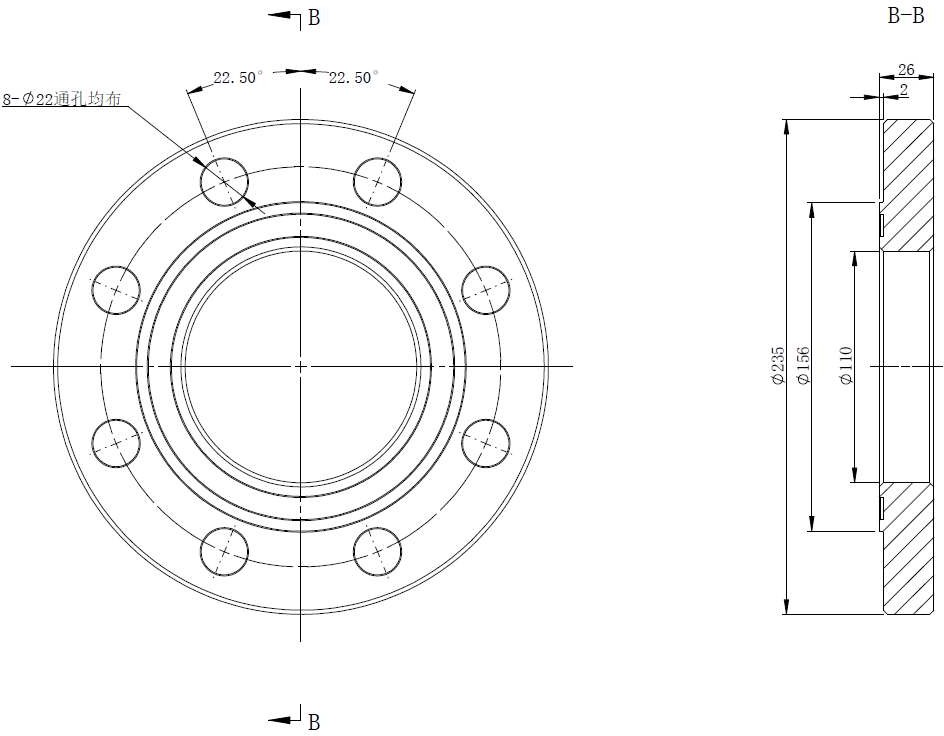

DN100 PN4.0 带密封槽法兰
